德国7X50军用望远镜史(转载)



早期海军用的望远镜都是屋脊棱镜设计,第一个口径50的望远镜是由Hensoldt制造的,但这个起初的设计并不太符合海军使用的要求,因为棱镜室盖是两个不同部件用螺丝钉连接,大约在1903年,Hensoldt设想出了一种新的棱镜构造,这种设计的棱镜盖扁平且有利于密封所以非常符合海军的要求。Hensoldt的这一设计系列包括10X5012X50,在它们得到正式承认之前,不得不从市场上退出,因为它们的某项设计侵犯了Zeiss的专利,在Hensoldt的这一设计中,还没有7X50的规格。

现在还很难说第一部7X50的军用望远镜到底是谁在什么时候被发明的,但几乎可以肯定是在1905-1910年之间,考虑到当时的光学玻璃折射系数很低,它可能是屋脊棱镜设计或物镜筒很长的保罗棱镜设计,这里有两个候选方案,Leitz设计的保罗2型棱镜设计或ZeissNoctar型屋脊棱镜设计。在Zeiss的产品宣传册子中,7X50 Noctar已经在1911年被大量生产前出现了。







Noctar开始成为后来数以千计的的Zeiss海军型望远镜的先驱,一种采用Abbe Koenig型屋脊棱镜设计的12X50也同时被生产出来,在一战中它们普遍被刻上了帝国海军的标记(现存的一件12X50 Abbe Koenig的棱镜盖是铜制),这一系列的第三种型号是10X50,也同样被帝国海军所使用,这三种望远镜有着完全一致的外观。Goerz也不想落后于时代,在他位于柏林的工厂里,一种更大型7倍望远镜在一战爆发之前被开发了出来,它拥有细长的外观和巨大的物镜:屋脊棱镜的海军用7X52.5

大约在1910年,第一架7X50的保罗棱镜设计的望远镜被制造出来,它可能是Leitz的保罗2“Messingglaesern”,也可能是Busch的保罗1型或RathenowVoigtlaender, Braunschweig的产品。

Busch1913年宣布了他的采用保罗1型屋脊棱镜的7X50设计,它被称做“Marlux”,在当时还只有独立调焦的设计。在Jena保存的一份Busch的产品报告中有一个Zeiss的员工对其很有意思的评价中央非常清晰,但边缘素质下降太快,我们的Noctar要强多了

同时,Voigtlaender的采用保罗1型棱镜设计的7X50也被生产了出来。但是,在7X50型号中,最有声望的,制造时间最长,生产数量最多的当属Zeiss Jena无疑,它有很多种变型,逐渐在1910-1914年间成为最标准的,使用最广泛的海军型望远镜。

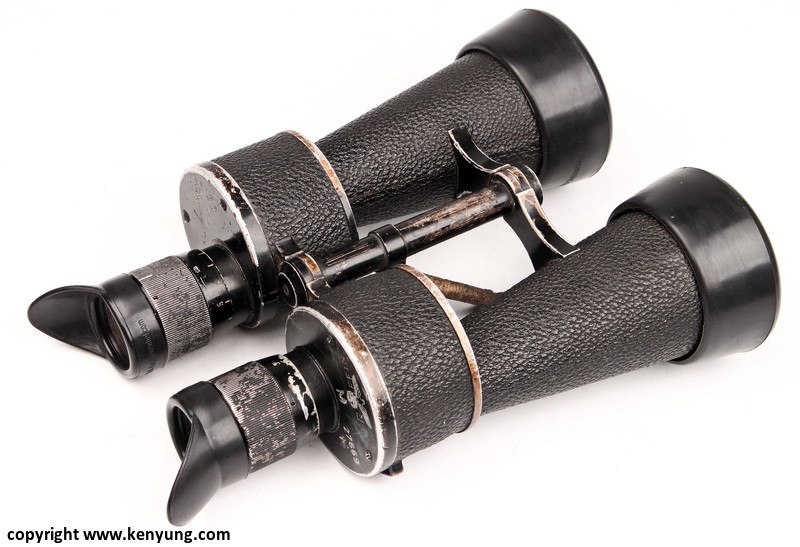

在一战前,Leitz就已经开始发展他的保罗2型系列,这些是Leitz古怪的保罗1型设计的延续,Leitz的保罗1型也在帝国海军中服役,但对Leitz来说它只是个过渡产品,这种古怪的型号的物镜间的距离特别长。不久之后Leitz设计出了更大型的保罗1型,几乎所有的部件都是铜制,只有棱镜室是铝制的。在这之后,Leitz的保罗2型被设计了出来,这个系列中包含了铜制的镜身有饰皮的7X50Leitz最终确定要将这一系列发展成为适合海军使用的军用望远镜,它们最终在海军中服役了近50年。Leitz的这一系列包括7X5010X5012X60。它们中大约有一半被刻上了海军的M记号和帝国的徽记。在一战的旧照片上还可以看到7X50在潜水艇上也得到了使用。











Leitz的这些高品质军用望远镜是否在民间市场上公开出售过还是个疑问,Leitz1915年前的宣传册上都没有提到它们。在一战结束前它们更不可能被出口。这一系列最终出现在1919年的民品目录上,它们可能是战时生产的剩余产品,在二十年代中期,大型的12X60停止了生产,中央调焦的7倍和10倍望远镜出现在了民品市场上。

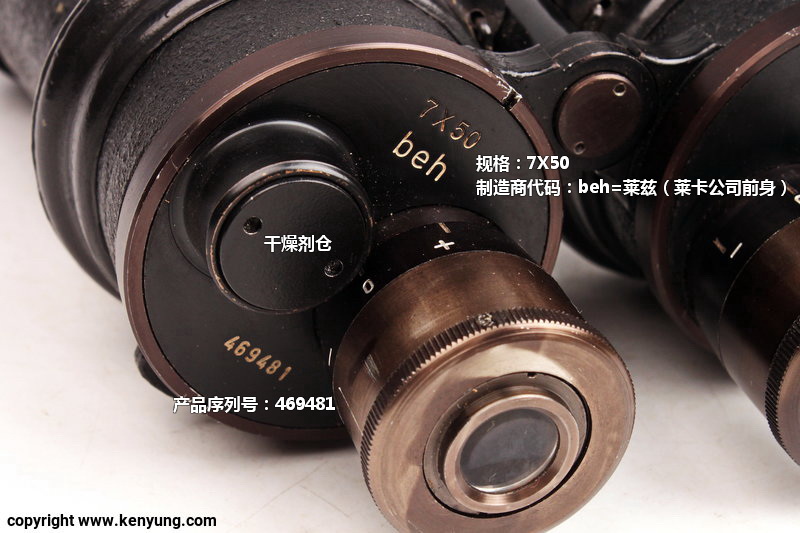

现在还不清楚20年代由于凡尔塞条约变的非常弱小的德国海军有没有采购这种独立调焦铝制镜身的Leitz望远镜,但在第三帝国时期,这种局面大大改变了,急剧扩充的军队需要大量的军用望远镜,因此,Leitz对保罗2型棱镜的7X50制作了很多改型,每个型号的中轴上都有一个利于快速瞄准的古怪的环型准星。最早的一批这种型号棱镜室盖是铜制的,由3个螺丝固定。后期,几乎所有的金属部件都改为铝制(它一直生产到了二战结束),这些海军型号在棱镜室上盖上都设置了放硅胶的干燥仓,可以很方便的用特制工具打开,这种做法在三四十年代的军用望远镜上很流行。

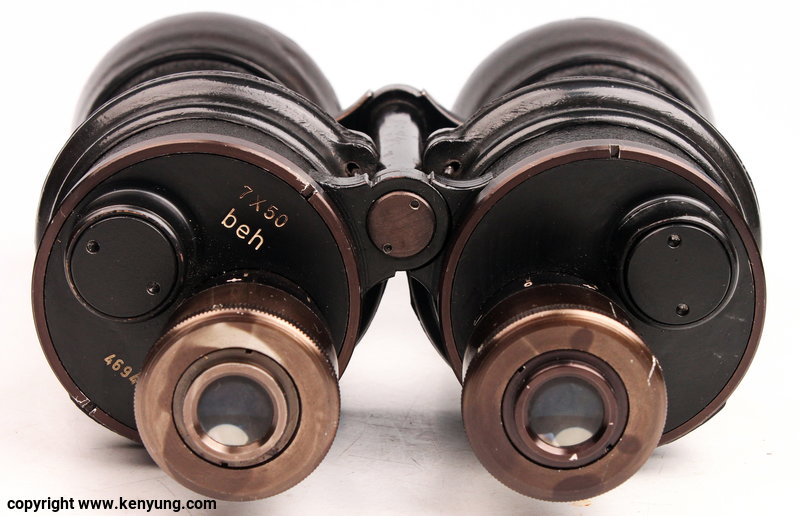

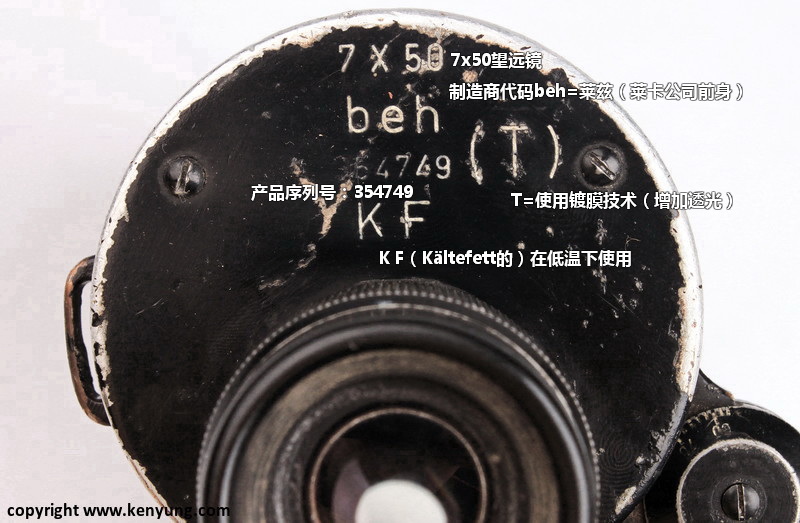

30年代末期直到战争结束,Leitz7X50海军型都有镀膜。在那个时期,Leitz还生产了一种特别的系列,它的目镜构造有所改变,而且外表包了层很厚的橡胶,其他裸露的部分被涂上了一种特别耐磨的黑漆,这种型号通常被刻上“beh”的标记,它们的上棱镜盖上也都有干燥仓。











战时制造的Leitz 7 x 50的质量是很好的,但还不是非常好,现存的大多都有起雾现象,有的棱镜部分也有损坏,可见棱镜的抗震系统设计的不是很好,而且,在环境温度急剧变化时,棱镜与框架有分离的现象。

保罗2型棱镜设计几乎同时也被英国和法国的军用望远镜所采用,1928年,7X5010X50的型号被法国Huet制造出来,它采用的是一种改良的保罗2型棱镜。在二战后,Huet7X50继续制造,它的物镜有镀膜,它们同时也被发展为中央调焦的民用望远镜,外表包胶的Huet 7X50被法国潜艇部队采用。

ZEISS的第一架采用保罗2型设计的7X501936年在Jena被制造出来,命名为SeptarSeptarem,一般称为7X50H。从ZEISS的内部报告可以看到,最早的7X50H由大约300个零件组装而成。Septar型是独立调焦,所有的海军型号都是Septar型。中心调焦的型号是Septarem,作为民用镜推上市场。它们都有一个共同的标记“H”H的意思是“Helligkeit”——高亮度)。军用的型号被称为D.F. 7 x 50 ,绝大多数的军用7X50都被海军所使用。标准的型号为文职人员使用,棱镜盖加强并且目镜眼罩很长(方便配戴防毒面具时使用)的型号为战斗人员使用。十字分划板被放置于棱镜和物镜之间,这样不容易破损或弄脏。保罗2型棱镜的7X50H还有一种型号,制造的很少,被舰上的海空联络人员使用。7X50H的还有一种变型现在只存在于一张旧照片上,详细的资料已经没有了。所有这些保罗2型棱镜的7X50H海军用望远镜都有着非常优秀的光学质量,它们理所当然也被陆军所使用,但是现存的照片只能看见它在舰上服役过。

在一战爆发之前,几乎所有先进的光学企业都生产大型的保罗棱镜军用望远镜,这之中最成功的是Hensoldt50MM系列,它比其他公司的产品口径更大一些。ZEISS公司的Noctar,由于是屋脊棱镜设计,在那个时代相对容易得到较大的口径,但由于屋脊棱镜系统的复杂和昂贵,而且由于某些专利原因,屋脊棱镜系统没有得到广泛使用。

保罗1型的设计都有一个共同特征,物镜间的距离远远大于目镜间的距离,所有的海军用保罗1型望远镜都有着较大的口径,并且很快发展成两个分支,某些型号有着很长的棱镜室(例如6X42),另一些型号的棱镜室很小,但物镜筒变的非常长(例如7X50)。

在一战刚开始的时候,Voigtlaender已经制造出了上述两种风格的保罗1型望远镜,都有饰皮和黄铜镜体,都刻有M标记和帝国的徽记,传奇的潜艇U-9的指挥官Pour le Merite,就使用过这种望远镜。BuschRathenow,也都制作过类似的保罗1型棱镜的7X50

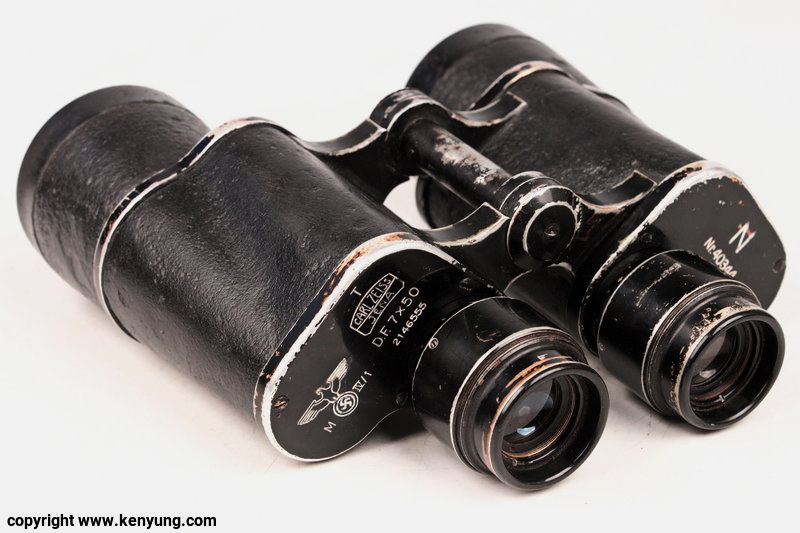

最成功的海军用望远镜是ZEISS在一战开始时制造的D.F. 7 x 50,稍后的民用型号被称为“Binoctar”,这种望远镜在它诞生后的15年内一直只有独立调焦的型号,它暗示着民用的型号可以随时转做军用,大约在1930/1931年间,中央调焦的“Binoctem”出现了,它非常受猎人们的欢迎。

保罗1型的7X50变的如此成功和流行,以至于它逐渐成为经典,并产生了形形色色的变型,并逐渐在全世界流传开来。对于ZEISSD.F. 7 x 50 来说,一战时期,它在帝国海军中服役,并一直服役到二战结束,1935年,它被奥地利军队所采购并服役到战后。战争结束后,它被作为战利品并以15英镑的价格一直出售到70年代

这一时期之后,ZEISS7X50继续大量制造并作为军用望远镜一直服役,它仍然是铝制的镜体。在早期,ZEISS7X50是铜或锌制的镜体,但到了三十年代,铝开始成为制造业中最重要的金属,它使军用望远镜变的更轻,饰皮逐渐在德国军用望远镜上消失了,取代它的是一种粗糙的黑漆。





在战前甚至战时,好几种特殊的7X50型号被设计了出来,对海军用望远镜来说,最大的威胁是潮湿的空气,因此,棱镜室被一种特殊的套筒包裹起来的型号就诞生了,当然,它也一样配有干燥仓。

几乎所有的7X50都设计有很大的目镜和硬橡胶制的大型眼罩以方便使用防毒面具,有意思的是,这种望远镜也常用于反空袭,当时的历史照片上可以看到,7X50常被设置在探照灯的水平横梁上。

还有一种奇怪的7X50也被生产了出来,它无法调焦,只有固定焦点,它常被用在军用飞机上,但它的标记确是海军的,这种望远镜也是ZEISS生产的。

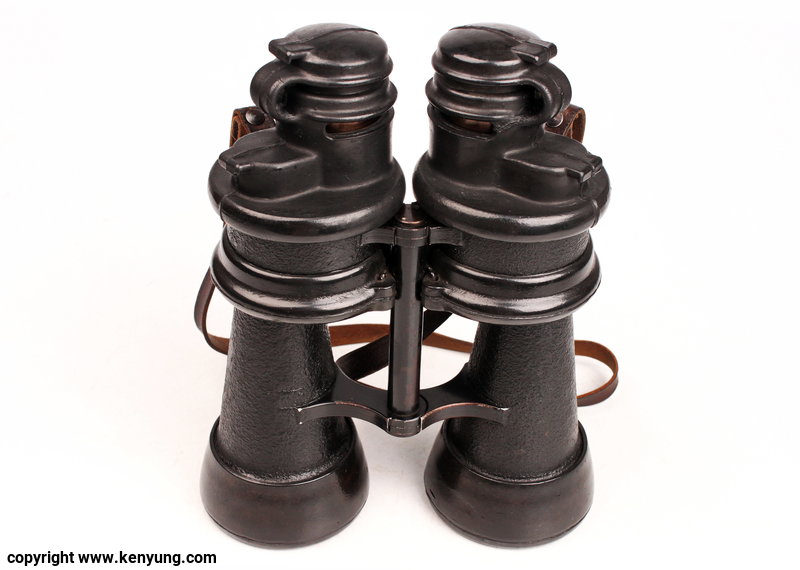

有一种奇怪的7X50带有很大的目镜护圈,护圈的侧面很大,它可以折叠起来,方便清理目镜,也方便戴眼镜或防毒面具使用,最主要的是防止观测时海水的突然涌入视野,所以它常在潜艇上使用。

海军的7X50通常在外面包上一层橡胶,但这层橡胶很容易被汗水,盐份和油污所破坏,所以慢慢会产生粘性然后脱落,现在保存下来的这些望远镜中,没有一个可以幸免。

战争结束后,保罗1型设计的ZEISS 7X50 Binoctar仍然保持了它的经典地位,在东德和西德都有大量生产,这中间最大的改动无非只是镀膜工艺,直到1991年,随着Jena Zeiss的解体,Binoctar才悄然退出了望远镜的历史舞台。在中国,Binoctar有着如此之多的拷贝版本,足以说明ZEISS近一个世纪前的原始设计的优秀。
